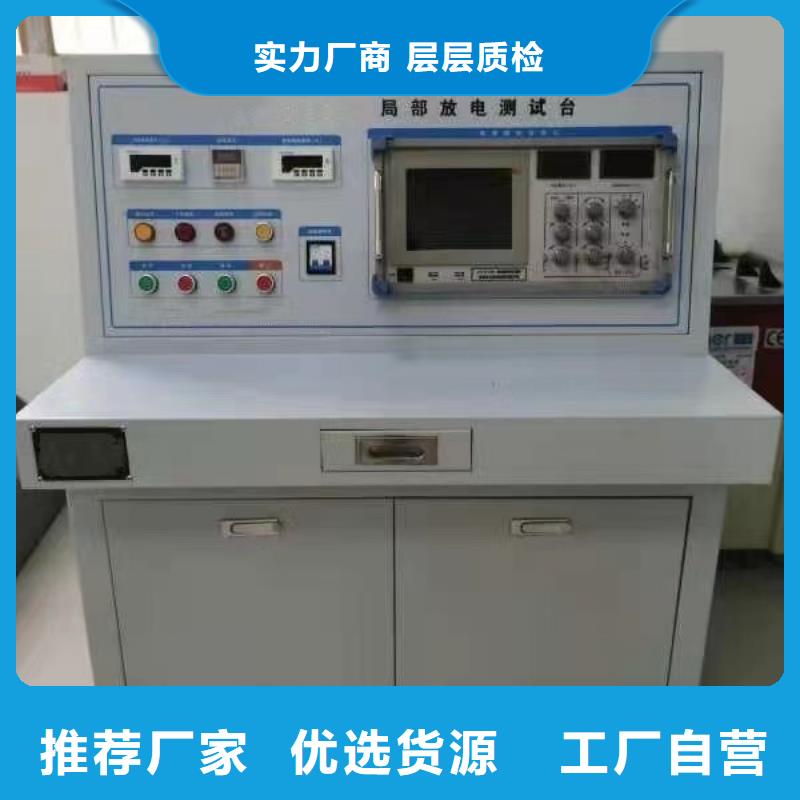

桂林工频高压局放试验装置 顺时针旋转调压速度控制旋钮8，此时调压器顶部直流调压电机开始旋转，调压速度表3指示升压速度，试验变压器低压侧电压表1、低压侧电流表2、测量绕组电压表4、高压数字电压表5与高压侧电流表6均随着升压过程指示相应数值，刚开始升压时，升压速度可快些，当电压升到75％试品试验电压时，升压速度减低到每秒2％试验电压后升压速度升到所需额定试验电压。（10）当电压升到所需试验电压时，按耐压计时按钮18，此时耐压指示灯18亮，耐压计时元件9开始耐压计时，计时时间一到所设定的耐压时间，调压器即自动全速降压，直至降到零位时自动停止。（11）按停止按钮21，此时停止指示灯21亮，一次耐压试验即完成（如有一次，二次开关柜，应先断二次，再断一次）。（12）在耐压计时过程中，如发现试验电压偏离试验值，则可用微升或微降按钮15，将电压微调到额定试验电压。（13）在升压过程中，如试品被击穿，则调压器会自动全速降到零位；试品击穿指示灯12和柜内蜂鸣器会开始断续闪烁、蜂鸣报警，直到按停止按钮，才停止蜂鸣。（14）切断电源，结束试验。

<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】

桂林工频高压局放试验装置 抗干扰措施和局部放电图谱简介对于局部放电实验我们怕的就是干扰，下面简单介绍一下实验中可能遇到的干扰以及抗干扰的方法：（一）测量的干扰分类干扰有来自电网的和来自空间的。按表现形式分又分为固定的和移动的。主要的干扰源有以下一些：①悬浮电位物体放电，通过对地杂散电容耦合②外部电晕③可控硅元件在邻近运行④继电器，接触器，辉光管等物品⑤接触不良⑥无线电干扰⑦荧光灯干扰⑧电动机干扰⑨中高频工业设备（二）抗干扰方法采用带调压器，隔离变压器和滤波器的控制电源设置屏蔽室，可只屏蔽试验回路部分可靠的单点接地，将试验回路系统设计成单点接地结构，接地电阻要小，接地点要与一般试验室的地网及电力网中线分开。采用高压滤波器用平衡法或桥式试验电路利用时间窗，使固定相位干扰处于亮窗之外采用较窄频带，或用频带躲开干扰大的频率范围在高压端加装高压屏蔽罩或半导体橡胶帽以防电晕干扰试验电路远离周围物体，尤其是悬浮的金属固体！（三）初做实验者对波形辨认还是有一定困难的，下面就简单介绍一 放电类型和干扰的初步辩认：1． 典型的内部气泡放电的波形特点：(图 5—01)A．放电主要显示在试验电压由零升到峰值的两个椭圆象限内。B．在起始电压Ui时，放电通常发生在峰值附近，试验电压超过Ui时，放电向零相位延伸。C．两个相反半周上放电次数和幅值大致相同（相差至3：1）。D．放电波形可辩。E．q与试验电压关系不大，但放电重复率n随试验电压上升而加大。F．局部放电起始电压Ui和熄灭电压Ue基本相等。G．放电量q与时间关系不大。H．如果放电量随试验电压上升而增大，并且放电波形变得模糊不可分辨，则往往是介质内含有多种大小气泡，或是介质表面放电。如果除了上述情况，而且放电幅值随加压时间而迅速增长（可达100倍或更多），则往往是绝缘液体中的气泡放电，典型例子是油浸纸电容器的放电。

<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】

桂林工频高压局放试验装置工频无局放试验变压器成套装置技术方案一、适用范围本设备主要用于部分220kV电压等级以下电力产品如互感器、电力变压器、高压断路器、电缆附件等试品进行工频耐压、局部放电试验及其科学研究试验。二、使用条件海拔高度：≤1000m环境温度：-10℃～＋40℃相对湿度：＜90％（25℃时）使用环境：户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波，波形畸变率＜3％设有一可靠接地点，接地电阻≤0.5Ω主要设备的技术参数1、TH-150/300工频无晕试验变压器型号：YDTW-150/300相数：单相频率：50Hz额定容量：150kVA额定输入电压：0.4kV额定输出电压：300kV额定输入电流：375A额定输出电流：0.5A阻抗电压：≤10％输出波形畸变率：≤3％工频耐压水平：330kV/1min局部放电量：额定电压下≤10PC80％额定电压下≤5PC允许运行时间：额定电压、额定电流下运行1分钟；1/2额定电压、1/2额定电流下连续运行冷却方式：油浸自冷结构形式：绝缘外壳环氧玻璃丝绕制，可移动。顶罩外径×高：1450×2500 （单位：mm）重量：2100KG2、T-150单相电动柱式调压器型号：TEDGZ-150额定容量：150kVA额定电压：（输入/输出）0.38/0-0.42kV额定电流：（输入/输出）395/357A相数：单相 频率：50Hz冷却方式：干式自冷升压、降压的速度和方式：满足GB/T16927标准的要求外形尺寸：800×800×700 mm3重量：900kg输出电压波形畸变率：≤3％运行时间：1.1倍额定电压下运行1分钟，额定电压、额定电流运行30分钟

<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】
<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】

桂林工频高压局放试验装置 局部放电的表征参数局部放电是比较复杂的物理现象，必须通过多种表征参数才能的描绘其状态，同时局部放电对绝缘破坏的机理也是很复杂的，也需要通过不同的参数来评定它对绝缘的损害，目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时，绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷，单位用皮库（pc）表示，通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率，单位为次/秒，放电重复率越高，对绝缘的损害越大。第二章局放测试的试验系统接线。在了解了局部放电的基本理论之后，在本章我们的重点转向实际操作，我们先介绍局部放电测试中常用的三种接法，随后我们再介绍整个系统的接线电路，我们再分别介绍几种典型的试品的试验线路。

桂林工频高压局放试验装置 接触不良的干扰图形。波形特点：对称地分布在实验电压零点两侧，幅值大致不变，但在实验电压峰值附近下降为零。波形粗糙不清晰，低电压下即出现。电压升高时，幅值缓慢增加，有时在电压达到一定值后会完全消失。原因：实验回路中金属与金属不良接触的连接点；塑料电缆屏蔽层半导体粒子的不良接触；电容器铝箔的插等（可将电容器充电然后短路来）可控硅元件的干扰图形。（图5—08）波形特点：位置固定，每只元件产生一个独立讯号。电路接通，电磁耦合效应增强时讯号幅值增加，试验调压时，该脉冲讯号会发生高频波形展宽，从而占位增加。原因：邻近有可控硅元件在运行。（6）继电器、接触器、辉光管等动作的干扰。（图 5—09）波形特点：分布不规则或间断出现，同试验电压无关。原因：热继电器、接触器和各种火花试验器及有火花放电的记录器动作时产生。（7）荧光灯的干扰图形。（图5—10）波形特点：栏栅状，幅值大致相同的脉冲，伴有正负半波对称出现的两簇脉冲组。原因：荧光灯照明 无线电干扰的干扰图形。（图5—11）波形特点：幅值有调制的高频正弦波，同试验电压无关。原因：无线电话、广播话筒、载波通讯等。（9）电动机干扰的干扰图形（图5—12） 图5—12）波形特点：放电波形沿椭圆基线均匀分布，每个单个讯号呈“山”字形。原因：带换向器的电动机，如电扇、电吹风运转时的干扰。

<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】

桂林工频高压局放试验装置 近几年随着国民经济的发展，停电越来越难随着状态检修的推广带电测试越来越重要超声波探伤仪已成为电网运行的重要保障手段。运行中的电力设备局部放电的监测是状态检修的重要组成部分。电力设备局部放电发生时，产生声光电热磁等物理现象。其中声为超声波，超声波是20kHz以上的声波，人耳听不到，它以声源为中心，以球面波的形式向周围传播。超声波为机械波，不受电磁环境的影响。用接收超声波信号来判断局放存在及定位的方法，比红外摄像仪、紫外摄像仪更易优先发现局放故障，因为局放发生时往往先有振动产生超声后才有热光磁等物理信号。我公司集中科研力量，在广采众长，降低用户购买成本的原则指导下，研发出了手持式超声波局部放电巡检定位仪装置，填补了国内空白，适合在我国电力、铁路、石化行业推广，是状态检修的好帮手。

<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】

桂林工频高压局放试验装置主要技术性能１、电容器在额定电压UN下可连续运行1小时。２、电容器电容量偏差范围:-5─＋10％CN 。３、电容器介质损耗角正切值:在20℃N0.9─1.1UN下不大于0.002。４、电容器短时工频耐压值为1.1UN 。５、电容器在标称值电压下的局部放电量:≤5PC 根据用户不同要求外形尺寸可能有变化表中尺寸仅供参考。使用环境条件６、使用地区海拔高度不超过1000m环境空气温度范围为-25─＋45℃。７、产品使用时其环境空气相对湿度应不大于80％。（五）、倍频发电机电源滤波器LBS-800/431、主要技术参数：三相额定电压： 800V 额定电流 43A频 率100～200Hz 线 路 数3衰减特性10KHz ～ 100KHz ≥ 60dB 100KHz ～ 300KHz ≥ 70dB背景噪音额定电压下 Q≤ 5 PC声明该仪器用于探测中/高压（MV/HV）设备中的局部放电源。如果没有探测到放电，其并不意味着中高压设备中无放电活动。放电源往往具有潜伏期，绝缘性能也可能会由于局部放电以外的其他原因而失效。如果检测到与中高压电力系统相连的设备中有相当大的放电，应立即通知对设备的负责的相关单位。警告：局部放电测试仪仅用于接地电位。·检测电气设备时，在启用探头之前应该确保电气仪器金属外壳接地。 ·始终保持高压部分与仪器、探头和操作人员之间的距离。 ·严格遵守当地规则。 ·附近有雷暴天气时，不得进行测量。 ·电路通电后，不得实施测量。 ·切勿在测试过程中以机械方式（比如晃动或敲击）、电气方式（比如增加电压）或物理方式（比如加热）来干扰设备。·不得在爆炸环境中操作仪器或附件。 ·电池充电器内部具有市电交流电压。 ·该装置不属于用户自己维修的装置，如果需要维护与修理，请联系本公司进行维修。

<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】
<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】

桂林工频高压局放试验装置 由以上局部放电过程分析，同时根据局部放电的特点（同种试品，同样的环境下，电压越高局部放电量越大）可以知道：一般情况下，同一试品在一、三象限的局部放电量大于二、四象限的局部放电量。那是因为它们是电压的上升沿。（第三象限是电压负的上升沿）。这就是我们测量中为什么把时间窗刻意摆在一、三象限的原因。三、局部放电的测量原理：局放仪运用的原理是脉冲电流法原理，即产生一次局部放电时，试品Cx两端产生一个瞬时电压变化Δu，此时若经过电Ck耦合到一检测阻抗Zd上，回路就会产生一脉冲电流I，将脉冲电流经检测阻抗产生的脉冲电压信息，予以检测、放大和显示等处理，就可以测定局部放电的一些基本参量（主要是放电量q）。在这里需要指出的是，试品内部实际的局部放电量是无法测量的，因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的，因此我们只有通过对比法来检测试品的视在放电电荷，即在测试之前先在试品两端注入一定的电量，调节放大倍数来建立标尺，然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比，以此来得到试品的视在放电电荷。

<桂林>天正华意电气设备有限公司 找超声波局部放电巡检仪【无中间商】 <桂林>天正华意电气设备有限公司

桂林工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。

桂林工频高压局放试验装置 将手动/自动选择开关24向右置于自动位置。（17）用钥匙打开，带锁开关22，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电。（18）调节基准电压调节电位器25，将基准电压表23调至所需数值。（19）按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。c. 当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调。e. 耐压计时时间一到就自动快速降至零，一次耐压即告完成。（20）按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作（13）。C、试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论
